水環真空泵負壓站通常由真空泵、真空罐、電器控制部分等核心組件構成，并可根據需求配置氣水分離器、冷卻系統、過濾器、傳感器及控制閥等輔助設備，以下是詳細介紹：

核心組件

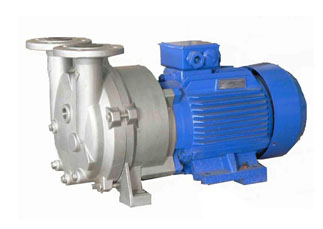

1. 真空泵：作為真空獲得的主要設備，水環真空泵通過其工作原理在泵腔內形成水環，利用水環與轉子葉片形成的容積變化實現氣體的吸入、壓縮和排出。根據需求，可配置單臺或多臺真空泵，雙泵或多泵配置可增強系統的穩定性和保障性，實現一開一備用、定時自動循環運行或同時聯動運行等控制模式。

2. 真空罐：作為真空存儲設備，真空罐用于穩定系統內的真空度，減少真空泵的頻繁啟停，從而延長設備使用壽命。真空罐可根據現場需求設計為臥式或立式結構，安裝靈活，且其容積可根據用戶要求制造，一般在0.1~3m3之間。

3. 電器控制部分：負責整個負壓站的自動化控制，包括真空泵的啟停、運行模式的切換、故障報警等?？刂品绞蕉鄻樱筛鶕?jù)需求選擇單泵自動、手動控制，或雙泵一開一備用、定時自動循環運行控制，或雙泵同時聯動運行自動控制等。

輔助設備

1. 氣水分離器：用于分離真空泵排出的氣體和水分，節約水源并減少環境污染。氣水分離器通常與真空泵配套使用，確保真空泵的正常運行。

2. 冷卻系統：包括冷卻塔或自動循環冷卻水箱等，用于降低真空泵運行過程中工作介質的溫度，保持工作液的合理溫度，防止因溫升過高而影響真空泵的性能和壽命。

3. 過濾器：根據特殊行業的需求，可設計金屬或粉塵過濾器，有效保護真空獲得設備，防止雜質進入真空泵內部造成損壞。

4. 傳感器與控制閥：如真空表、壓力傳感器、水溫檢測傳感器等，用于實時監測系統內的真空度、壓力和水溫等參數，確保系統穩定運行。同時，配置充氣電磁止回閥等控制閥，防止真空回油故障。
